Comment concevoir une tour d’absorption ?
En tant que fournisseur réputé de tours d'absorption, j'ai été témoin du rôle crucial que jouent ces structures dans divers processus industriels. Une tour d'absorption est un élément clé dans la purification des gaz, la séparation chimique et la protection de l'environnement. Dans ce blog, je partagerai mes idées sur la façon de concevoir une tour d'absorption efficace, garantissant des performances et une efficacité optimales.
Comprendre les bases des tours d'absorption
Avant de se lancer dans le processus de conception, il est essentiel de comprendre ce qu'est une tour d'absorption et comment elle fonctionne. Une tour d'absorption est une colonne verticale où un mélange gazeux entre en contact avec un solvant liquide. Le solvant absorbe sélectivement certains composants du gaz, les séparant du reste du mélange. Ce procédé est largement utilisé dans des industries telles que l’ingénierie pétrochimique, pharmaceutique et environnementale.
La conception d'une tour d'absorption dépend de plusieurs facteurs, notamment du type de gaz et de liquide impliqué, de l'efficacité de séparation souhaitée et des conditions de fonctionnement. Explorons ces facteurs plus en détail.
Étape 1 : Définir les exigences du processus
La première étape dans la conception d’une tour d’absorption consiste à définir clairement les exigences du processus. Cela comprend l'identification du mélange gazeux à traiter, des composants cibles à absorber et de la pureté requise du gaz traité. De plus, vous devez déterminer les débits de gaz et de liquide, ainsi que la température et la pression de fonctionnement.
Par exemple, si vous concevez une tour d'absorption pour éliminer le dioxyde de carbone d'un flux de gaz de combustion, vous aurez besoin de connaître la concentration de dioxyde de carbone dans les gaz de combustion, l'efficacité d'élimination souhaitée et le débit des gaz de combustion. Ces paramètres serviront de base aux étapes de conception ultérieures.
Étape 2 : Sélectionnez le solvant approprié
Le choix du solvant est critique dans la conception d’une tour d’absorption. Le solvant doit avoir une affinité élevée pour les composants cibles du mélange gazeux, être chimiquement stable et avoir une faible volatilité. De plus, le solvant doit être non corrosif, non toxique et rentable.
Les solvants couramment utilisés dans les processus d'absorption comprennent l'eau, les amines et les solvants physiques. Par exemple, lors de l’élimination des gaz acides tels que le sulfure d’hydrogène et le dioxyde de carbone, les amines sont souvent utilisées en raison de leur capacité d’absorption et de leur sélectivité élevées.
Étape 3 : Déterminer le type de tour
Il existe plusieurs types de tours d’absorption, chacune présentant ses propres avantages et inconvénients. Les types les plus courants comprennent les tours à garnissage, les tours à plateaux et les tours de pulvérisation.
- Tours bondées: Les tours emballées sont remplies de matériaux d'emballage tels qu'un emballage aléatoire ou un emballage structuré. Le garnissage offre une grande surface de contact gaz-liquide, améliorant ainsi le processus d'absorption. Les tours garnies conviennent aux applications avec des débits de gaz et de liquide faibles à modérés et des exigences de séparation élevées.
- Tours à plateaux: Les tours à plateaux sont constituées d'une série de plateaux empilés verticalement à l'intérieur de la tour. Le gaz et le liquide circulent à travers les plateaux, où se produit le transfert de masse. Les tours à plateaux sont plus adaptées aux applications avec des débits de gaz et de liquide élevés et peuvent gérer des variations de débit plus importantes que les tours à garnissage.
- Tours de pulvérisation: Les tours de pulvérisation utilisent des buses pour pulvériser le solvant liquide dans le flux de gaz. Les gouttelettes de solvant offrent une grande surface de contact gaz-liquide. Les tours de pulvérisation sont de conception simple et sont souvent utilisées pour les applications où le gaz contient des particules solides ou lorsqu'un rapport liquide/gaz élevé est requis.
Le choix du type de tour dépend de facteurs tels que les débits de gaz et de liquide, l'efficacité de séparation requise et la nature du gaz et du liquide.
Étape 4 : Calculer les dimensions de la tour
Une fois le type de tour sélectionné, l’étape suivante consiste à calculer les dimensions de la tour. Cela inclut la détermination du diamètre et de la hauteur de la tour.
Le diamètre de la tour est calculé en fonction des débits de gaz et de liquide et de la vitesse admissible du gaz dans la tour. Une vitesse de gaz plus élevée peut entraîner une inondation, ce qui réduit l'efficacité de l'absorption. Par conséquent, la vitesse du gaz doit être maintenue dans une plage sûre.
La hauteur de la tour est déterminée par le nombre d'unités de transfert (NTU) et la hauteur d'une unité de transfert (HTU). Le NTU représente la difficulté du processus de séparation, tandis que le HTU est lié à l'efficacité du transfert de masse dans la tour. La hauteur de la tour peut être calculée à l'aide de la formule suivante :
[H = NTU\fois HTU]
Étape 5 : Concevoir les composants internes
En plus de l'enveloppe de la tour, une tour d'absorption comporte également plusieurs composants internes, tels que des supports de garniture, des distributeurs et des dévésiculeurs.
- Supports d'emballage: Si une tour garnie est utilisée, des supports de garniture sont nécessaires pour maintenir le matériau de garniture en place. Les supports de garniture doivent être conçus pour permettre un écoulement uniforme des gaz et des liquides à travers la garniture.
- Distributeurs: Les distributeurs sont utilisés pour répartir le solvant liquide uniformément sur toute la section transversale de la tour. Un distributeur bien conçu est essentiel pour assurer un contact gaz - liquide efficace.
- Éliminateurs de brouillard: Des dévésiculeurs sont installés au sommet de la tour pour éliminer les éventuelles gouttelettes de liquide entraînées dans le flux gazeux. Cela permet d’éviter la perte de solvant et la pollution de l’environnement.
Étape 6 : Tenez compte de la sécurité et de la maintenance
La sécurité et la maintenance sont des aspects importants de la conception des tours d’absorption. La tour doit être conçue pour résister à la pression et à la température de fonctionnement, et des dispositifs de sécurité appropriés, tels que des soupapes de surpression et des systèmes d'arrêt d'urgence, doivent être installés.
De plus, la tour doit être conçue pour un entretien facile. Des ports d'accès, des trous d'homme et des fenêtres d'inspection doivent être prévus pour permettre une inspection et un nettoyage réguliers de la tour et de ses composants internes.
Étape 7 : évaluer les performances
Une fois la conception terminée, il est important d’évaluer les performances de la tour d’absorption. Cela peut être fait au moyen de simulations informatiques ou d'essais à l'échelle pilote. Les résultats de la simulation ou des tests peuvent être utilisés pour vérifier la conception et apporter les ajustements nécessaires.
Dans certains cas, il peut être nécessaire de comparer les performances de différentes conceptions de tours ou conditions de fonctionnement pour optimiser le processus d'absorption.
Tours associées dans l'industrie

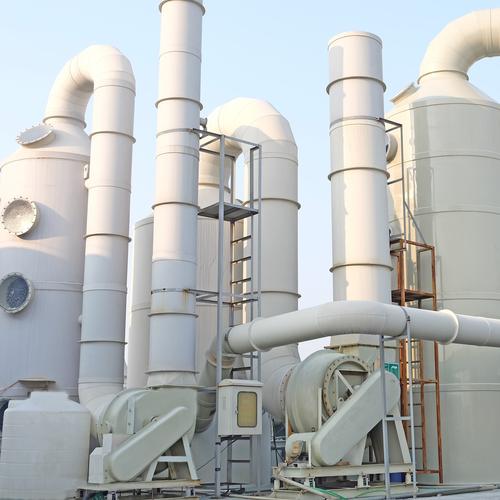

Outre les tours d’absorption, il existe d’autres types de tours utilisées dans les processus industriels. Par exemple, la colonne de stripping est utilisée pour éliminer les composants absorbés du solvant, permettant ainsi la réutilisation du solvant. La tour de filtration est utilisée pour éliminer les particules solides d'un flux gazeux ou liquide. Et la tour de régénération est utilisée pour régénérer le solvant après absorption.
Conclusion
La conception d'une tour d'absorption est un processus complexe qui nécessite une compréhension approfondie des exigences du processus, des propriétés du gaz et du liquide et des principes de transfert de masse. En suivant les étapes décrites dans ce blog, vous pouvez concevoir une tour d'absorption qui répond à vos besoins spécifiques et offre des performances optimales.
Si vous êtes à la recherche d'une tour d'absorption ou si vous avez besoin d'aide pour le processus de conception, je vous encourage à nous contacter. Notre équipe d’experts possède une vaste expérience dans la conception et la fabrication de tours d’absorption et peut vous proposer des solutions personnalisées pour répondre à vos exigences. Contactez-nous dès aujourd’hui pour démarrer la discussion sur l’approvisionnement et la conception.
Références
- Perry, RH et Green, DW (1997). Manuel des ingénieurs chimistes de Perry. McGraw-Colline.
- Treybal, RE (1980). Masse - Opérations de transfert. McGraw-Colline.
- Sinnott, RK (2005). Génie chimique de Coulson & Richardson : Volume 6 - Conception en génie chimique. Elsevier.
