À une époque de coûts énergétiques croissants et de réglementations environnementales strictes, il est primordial d’optimiser l’efficacité des systèmes de CVC et de refroidissement industriels. Leéchangeur de chaleur à calandre et à tubesconstitue un élément essentiel de ces systèmes, et sa sélection et son optimisation appropriées présentent des opportunités significatives en matière d'économie d'énergie et de réduction des coûts d'exploitation. Ce guide explore comment les conceptions avancées de coques et de tubes peuvent transformer vos systèmes CVC et de refroidissement en modèles d'efficacité énergétique.

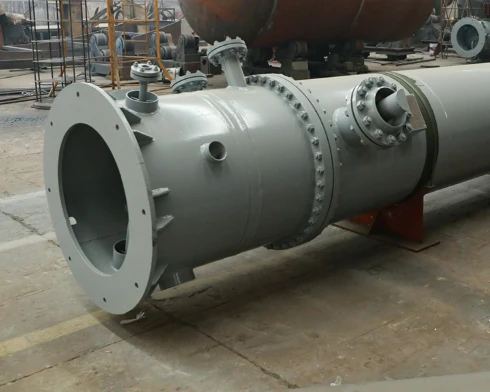

Le rôle des échangeurs de chaleur à calandre et à tubes dans le CVC et le refroidissement modernes
Les échangeurs de chaleur à calandre et à tubes assurent un transfert de chaleur robuste et fiable dans une large gamme d'applications de contrôle de température :
Systèmes d'eau glacée :Transfert du refroidissement des refroidisseurs aux unités de traitement d'air du bâtiment.
Systèmes d'eau à condenseur :Rejet de la chaleur des cycles de réfrigération ou de refroidissement des processus vers les tours de refroidissement.
Récupération de chaleur :Capter la chaleur perdue des systèmes de climatisation ou de traitement pour préchauffer-d'autres fluides.
Refroidissement et chauffage urbain :Servir d’interface entre les équipements de l’usine centrale et les réseaux de distribution des bâtiments.
Refroidissement des processus industriels :Contrôle précis de la température pour les processus de fabrication.
Caractéristiques de conception clés pour maximiser l'efficacité énergétique
1. Conception thermique-hydraulique optimisée
Le cœur des économies d'énergie réside dans la minimisation de la température d'approche (la différence entre les températures du fluide de sortie) tout en gérant la puissance de pompage.
Technologie de tube améliorée :Envisagez des tubes avec des rainures internes, des surfaces d'ailettes basses-ou des inserts de turbulateur. Ces caractéristiques perturbent l'écoulement laminaire, augmentent les turbulences et améliorent considérablement les coefficients de transfert de chaleur, permettant ainsi un échangeur plus compact ou une énergie de pompage inférieure pour le même service.
Conceptions avancées de déflecteurs :
Chicanes hélicoïdales :Contrairement aux déflecteurs segmentaires traditionnels, les dispositions hélicoïdales créent un flux tourbillonnant fluide qui réduit la chute de pression côté coque-jusqu'à 50 % tout en maintenant un excellent transfert de chaleur. Cela se traduit directement par une diminution de l’énergie de la pompe ou du ventilateur dans les systèmes connectés.
Déflecteurs de tige :Supportez les tubes avec une grille de tiges, minimisant les zones mortes et les vibrations induites par l'écoulement-tout en réduisant les chutes de pression.
Optimisation appropriée de la vitesse :Conception pour des vitesses qui équilibrent l’efficacité du transfert de chaleur par rapport au coût de pompage. Un niveau trop bas entraîne des encrassements et de mauvaises performances ; une valeur trop élevée gaspille l'énergie de la pompe.
2. Configuration et dimensionnement intelligents
Compteur-Débit actuel :Assurez-vous que la conception maximise la différence de température moyenne logarithmique (LMTD) en configurant les flux côté tube et coque-dans des directions opposées. Cela fournit une force motrice plus uniforme pour le transfert de chaleur par rapport au flux parallèle.
Bonne-Taille :Un échangeur surdimensionné a une plus grande surface mais fonctionne souvent à des vitesses inefficaces, conduisant à des taux d'encrassement plus élevés et à une efficacité réduite. Une unité correctement dimensionnée, adaptée précisément à la tâche de conception avec une petite marge de sécurité, fonctionne à son point d'efficacité optimal.
Optimisation multi--passes :L'utilisation de plusieurs passages de tubes augmente la vitesse et le coefficient de transfert de chaleur, mais augmente également la chute de pression. Un logiciel de conception sophistiqué est utilisé pour trouver la disposition optimale des passes pour un coût total minimum sur la durée de vie (énergie + capital).

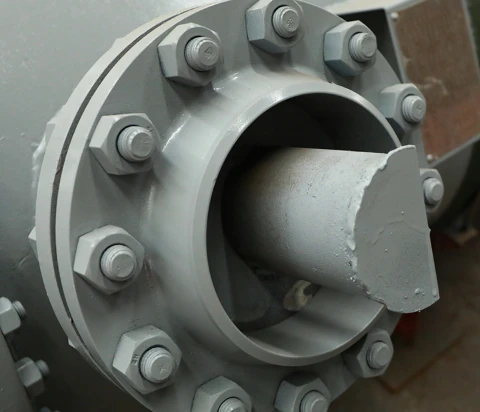

Matériel et maintenance : maintenir l'efficacité à long terme-
L’efficacité initiale de la conception peut être rapidement érodée par la corrosion et l’encrassement.
Matériaux résistants à l'encrassement :Pour les applications d'eau de refroidissement, spécifiez des matériaux tels queLaiton Amirauté, Cupronickel 90/10 ou 70/30, ou Titanequi résistent mieux au tartre et à l’encrassement biologique que l’acier au carbone. Des finitions de tubes plus lisses inhibent également l’adhérence des dépôts.
Compatibilité efficace du traitement de l'eau :La conception de l’échangeur doit compléter votre programme de traitement de l’eau. Assurez-vous que les matériaux sont compatibles avec les biocides chimiques et les inhibiteurs de tartre.
Accessibilité de la maintenance :Les conceptions qui facilitent l'inspection et le nettoyage (telles que les tubes en U- amovibles ou les faisceaux de têtes flottantes) garantissent que l'échangeur peut retrouver rapidement son efficacité de conception, évitant ainsi une dégradation des performances à long terme.
Intégration aux-stratégies d'économie d'énergie à l'échelle du système
Un échangeur à haute-efficacité doit fonctionner en harmonie avec l'ensemble du système.
Systèmes à débit variable :Les systèmes CVC modernes utilisent des pompes à vitesse variable. Assurez-vous que votre échangeur est conçu pour fonctionner efficacement sur une plage de débits, et pas seulement au point de conception.
Refroidissement gratuit (économiseur au bord de l'eau) :Dans les climats appropriés, un échangeur à calandre et à tubes peut être utilisé pour fournir un « refroidissement gratuit » en échangeant directement la chaleur entre l'eau de la tour de refroidissement et les boucles d'eau glacée lorsque les conditions ambiantes le permettent, en contournant le refroidisseur à forte consommation d'énergie.
Refroidisseurs à récupération de chaleur :Utilisez des condenseurs et des évaporateurs à calandre et à tubes conçus pour le chauffage et le refroidissement simultanés, capturant la chaleur du condenseur pour l'eau chaude sanitaire ou le chauffage des locaux.
L'avantage GNEE : une ingénierie pour un coût de cycle de vie optimal
Chez GNEE, nous concevons des échangeurs de chaleur à calandre et à tubes qui constituent un investissement dans des économies d'énergie à long-terme. Notre processus se concentre sur le coût total de possession :
-Simulation de conception axée sur l'énergie :Nos ingénieurs utilisent un logiciel de modélisation thermique avancé pour évaluer des milliers de permutations de conception, en équilibrant la zone de transfert de chaleur, la chute de pression et le coût des matériaux afin de trouver la solution la plus-efficace en énergie et-la plus rentable pour votre tâche spécifique.
Analyse des coûts du cycle de vie (ACLC) :Nous fournissons une analyse transparente comparant les dépenses d'investissement initiales aux économies d'énergie projetées sur 10 à 15 ans grâce à une puissance réduite de la pompe et du refroidisseur, vous aidant ainsi à justifier les investissements dans des conceptions efficaces de qualité supérieure.
Expertise en intégration de systèmes :Nous ne fournissons pas seulement un composant ; nous réfléchissons à la manière dont notre échangeur interagira avec vos pompes, refroidisseurs et commandes pour maximiser le coefficient de performance (COP) global du système.
Arrêtez de considérer votre échangeur de chaleur comme une marchandise. Considérez-le comme un atout en matière d'économie d'énergie.
Le choix d'un échangeur de chaleur à calandre et à tubes est une décision opérationnelle-à long terme. Une unité de conception minimale et à faible coût-premier-peut devenir une ponction persistante sur les budgets énergétiques en raison d'une puissance de pompage excessive et d'une efficacité thermique réduite.
Transformez le profil énergétique de votre système CVC ou de refroidissement. Contactez GNEE dès aujourd'hui pour une évaluation détaillée des économies d'énergie et une conception d'échangeur de chaleur conçue pour une efficacité maximale et un coût d'exploitation minimal sur la durée de vie.
