Quels sont les trois types d’échangeurs de chaleur ?

A échangeur de chaleurest un dispositif crucial utilisé dans diverses industries et applications pour transférer efficacement l'énergie thermique d'un fluide à un autre. Il joue un rôle essentiel dans les processus de chauffage, de refroidissement et de récupération d’énergie. La fonction principale d'un échangeur de chaleur est de faciliter le transfert de chaleur entre deux ou plusieurs fluides tout en les maintenant physiquement séparés. Cela permet l'échange d'énergie thermique sans mélanger les fluides, garantissant la sécurité et évitant la contamination. Les échangeurs de chaleur sont utilisés dans un large éventail de secteurs, notamment les systèmes CVC, la production d'électricité, le traitement chimique, la réfrigération et les processus de fabrication. Leur conception et leur fonctionnement sont basés sur les principes de la thermodynamique et de la mécanique des fluides, avec différents types et configurations disponibles pour répondre à des exigences spécifiques.

Les échangeurs de chaleur sont conçus pour optimiser l'efficacité du transfert de chaleur en maximisant la surface disponible pour l'échange et en favorisant un écoulement efficace des fluides. Ils sont constitués de deux circuits de fluide : le circuit de fluide chaud et le circuit de fluide froid. Ces circuits sont séparés par une barrière solide, généralement en métal, qui agit comme un chemin conducteur pour le transfert de chaleur. Lorsque le fluide chaud circule d’un côté de l’échangeur thermique, il transfère son énergie thermique à la barrière solide, qui conduit ensuite la chaleur vers l’autre côté où circule le fluide froid. Ce processus d'échange thermique peut se produire de différentes manières, par exemple par contact direct entre les fluides ou à travers la barrière solide comme intermédiaire. Les échangeurs de chaleur sont conçus pour assurer un transfert de chaleur efficace tout en minimisant les chutes de pression, les pertes d'énergie et l'encrassement, garantissant ainsi des performances et une rentabilité optimales dans les systèmes de gestion thermique.

Les échangeurs de chaleur peuvent être classés en fonction de divers critères, notamment leur construction, la disposition des flux et le mécanisme de transfert de chaleur. Voici trois classifications courantes d’échangeurs de chaleur :

Classification basée sur la construction-

La classification basée sur la construction-classe les échangeurs de chaleur en fonction de leur structure physique et de leur conception. Il comprend des types tels que des échangeurs de chaleur à calandre et à tubes, à plaques et à tubes à ailettes, chacun présentant des caractéristiques et des avantages distincts dans les applications de transfert de chaleur.

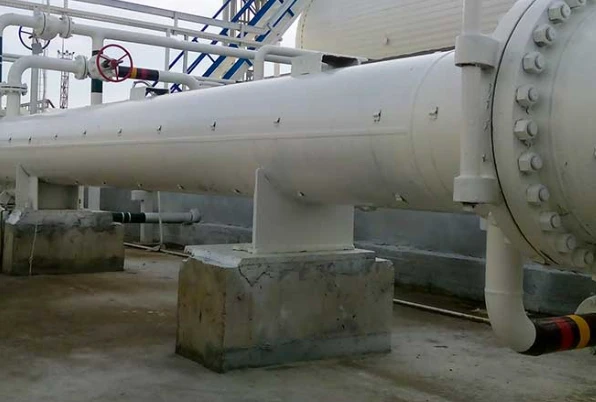

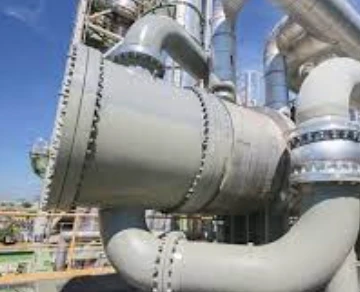

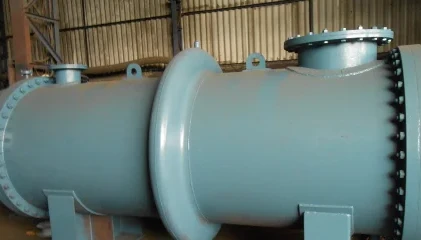

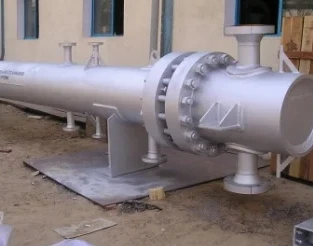

• Échangeurs de chaleur à calandre et à tubes

Ce type se compose d'une coque (récipient extérieur) avec plusieurs tubes à l'intérieur. Un fluide s'écoule à travers les tubes tandis que l'autre fluide s'écoule autour des tubes dans la coque. Ils sont polyvalents, robustes et largement utilisés dans les industries.

• Échangeurs de chaleur à plaques

Ces échangeurs de chaleur sont constitués d'une série de plaques empilées avec des canaux de fluide chaud et froid alternés. Les plaques offrent une grande surface de transfert de chaleur et sont compactes, efficaces et adaptées aux applications nécessitant des exigences élevées en matière de transfert de chaleur.

Échangeurs de chaleur à tubes à ailettes : ces échangeurs ont des tubes avec des surfaces étendues appelées ailettes. Les ailettes augmentent la zone de transfert de chaleur et améliorent l'efficacité du transfert de chaleur. Ils sont couramment utilisés dans les applications de refroidissement et de chauffage de l'air.

Classification basée sur la disposition des flux-

La classification basée sur la disposition des flux-classe les échangeurs de chaleur en fonction de la direction et de la disposition des flux de fluides. Il comprend des configurations à flux parallèle, à contre-courant et à flux transversal, qui déterminent la différence de température et l'efficacité du transfert de chaleur au sein de l'échangeur.

• Échangeurs de chaleur à flux parallèle

Dans cet agencement, les fluides chauds et froids entrent dans l’échangeur de chaleur par la même extrémité et circulent parallèlement les uns aux autres. Il en résulte une différence de température qui diminue sur la longueur de l'échangeur.

• Échangeurs de chaleur à contre-courant

Dans une configuration à contre-courant, les fluides chauds et froids pénètrent dans l’échangeur de chaleur par des extrémités opposées et s’écoulent dans des directions opposées. Cette configuration maximise la différence de température entre les fluides, conduisant à un transfert de chaleur efficace.

• Échangeurs de chaleur à flux croisés

Ici, un fluide s'écoule à travers l'autre flux de fluide, ce qui entraîne un modèle d'écoulement perpendiculaire. Cette configuration est couramment utilisée dans des applications telles que les systèmes de climatisation et les tours de refroidissement.

Classification basée sur le mécanisme de transfert de chaleur-

La classification basée sur le mécanisme de transfert de chaleur-classe les échangeurs de chaleur en fonction de la manière dont la chaleur est transférée entre les fluides, en distinguant les échangeurs de chaleur à conduction, à convection et à rayonnement, chacun utilisant un mode de transfert de chaleur différent.

• Échangeurs de chaleur à conduction

Dans ces échangeurs, la chaleur est transférée entre les fluides à travers une barrière conductrice, telle qu'une paroi métallique. La chaleur circule du fluide chaud vers le fluide froid par conduction à travers la barrière solide.

• Échangeurs de chaleur à convection

Le transfert de chaleur se produit principalement par le mouvement des fluides. Cette catégorie comprend à la fois la convection forcée, où l'écoulement du fluide est induit mécaniquement, et la convection naturelle, où le transfert de chaleur est entraîné par des différences de densité provoquées par des variations de température.

• Échangeurs de chaleur à rayonnement

Les échangeurs de chaleur à rayonnement transfèrent la chaleur par ondes électromagnétiques sans contact direct entre les fluides. Ils sont couramment utilisés dans les-applications à haute température et les systèmes liés à l'espace-.

Les échangeurs de chaleur offrent plusieurs avantages dans diverses applications. Ils permettent un transfert de chaleur efficace, permettent le contrôle de la température, facilitent la récupération d'énergie et fournissent des conceptions compactes pour les environnements-espacement limités.

• Transfert de chaleur efficace :Les échangeurs de chaleur assurent un transfert de chaleur efficace entre les fluides, maximisant l'utilisation de l'énergie thermique et réduisant le gaspillage d'énergie.
• Contrôle de la température :Les échangeurs de chaleur permettent un contrôle précis des températures des fluides, garantissant des conditions de fonctionnement optimales pour divers processus et systèmes industriels.
• Conception compacte :Les échangeurs de chaleur peuvent être conçus pour avoir une structure compacte et-peu encombrante, ce qui les rend adaptés aux installations avec un espace disponible limité.
• Versatilité:Les échangeurs de chaleur sont polyvalents et peuvent être conçus pour diverses applications, s'adaptant à différents types de fluides, débits et plages de température.
• Économies de coûts :En récupérant et en réutilisant la chaleur, les échangeurs de chaleur peuvent contribuer à des économies significatives en réduisant la consommation d'énergie et en minimisant le besoin d'équipements de chauffage ou de refroidissement supplémentaires.

Malgré leurs nombreux avantages, les échangeurs de chaleur présentent également certaines limites. Ceux-ci incluent le potentiel d'encrassement et de corrosion, les coûts initiaux élevés, les exigences de maintenance, les problèmes de chute de pression et les limites de gestion des différentiels de température extrêmes.

• Encrassement :Les échangeurs de chaleur sont susceptibles de s'encrasser, ce qui se produit lorsque des dépôts, tels que du tartre, de la corrosion ou des matières organiques, s'accumulent sur les surfaces de transfert de chaleur. L'encrassement réduit l'efficacité du transfert de chaleur, augmente la chute de pression et nécessite un nettoyage ou un entretien régulier.
• Fuite:Les échangeurs de chaleur peuvent subir des fuites entre les circuits de fluides chauds et froids, entraînant une perte d'efficacité et une contamination potentielle des fluides.
• Coût:Les échangeurs de chaleur peuvent être coûteux à acheter, à installer et à entretenir, en particulier pour les applications-à grande échelle qui nécessitent des conceptions ou des matériaux spécialisés.
• Plage de température limitée :Certains échangeurs de chaleur peuvent avoir des limites quant à la plage de températures qu'ils peuvent gérer efficacement, ce qui réduit leur aptitude aux applications à températures extrêmes.
• Chute de pression :Les échangeurs de chaleur peuvent provoquer une chute de pression dans les circuits de fluide, ce qui peut nécessiter une puissance de pompage supplémentaire pour maintenir les débits souhaités.

Les échangeurs de chaleur trouvent de nombreuses applications-dans des secteurs tels que le CVC, la production d'électricité, le traitement chimique, la réfrigération et les industries de transformation, facilitant un transfert de chaleur efficace à des fins de chauffage, de refroidissement et de récupération d'énergie.

• Systèmes CVC :Les échangeurs de chaleur sont utilisés pour chauffer et refroidir efficacement les bâtiments.
• Production d'électricité :Ils jouent un rôle crucial dans les centrales électriques, facilitant le transfert de chaleur dans les générateurs de vapeur et les condenseurs.
• Traitement chimique :Les échangeurs de chaleur sont utilisés pour le contrôle de la température, la condensation des vapeurs et le chauffage ou le refroidissement des fluides de procédé.
• Réfrigération et climatisation :Ils aident au transfert de chaleur entre les réfrigérants et l’environnement.
• Industries de transformation :Les échangeurs de chaleur sont utilisés dans la transformation des aliments, le raffinage du pétrole, la fabrication pharmaceutique et d'autres processus industriels nécessitant un transfert de chaleur.
