Échangeur de chaleursont essentiels pour transférer la chaleur entre deux ou plusieurs fluides. Il est crucial pour le raffinage des processus et l’amélioration de l’efficacité thermique dans les centrales pharmaceutiques, pétrolières et gazières, agroalimentaires, chimiques et électriques.
L'un des principaux fabricants d'échangeurs de chaleur en Inde, GNEE, conçoit et fabrique sur mesure des échangeurs de chaleur à plaques,-refroidis par air, à calandre et à tubes, à tubes ondulés et à ailettes depuis plus de 17 ans. Grâce à nos installations de fabrication de pointe-, nous avons gagné la confiance de nombreuses entreprises dans le monde entier en fournissant des solutions d'échange thermique fiables,-résistantes à la corrosion et-hautes performances.
Nous répondons stratégiquement aux exigences uniques de nos clients dans divers secteurs en tirant parti de la conception sophistiquée-des capacités de-livraison et du- sens de l'ingénierie interne.
Le processus de fabrication des échangeurs de chaleur
Les échangeurs de chaleur jouent un rôle crucial dans différents processus industriels car ils transfèrent l'énergie thermique d'un flux de fluide à un autre. C'est pourquoi il est importantfabricants d'échangeurs de chaleur à calandre et à tubes en Indesurveiller le processus de fabrication pour maintenir des performances, une fiabilité et une sécurité optimales.
Il est fabriqué à l'aide du modèle thermique pour calculer l'efficacité dans des conditions spécifiques. La fabrication d'un échangeur de chaleur est un processus complexe qui comprend les phases suivantes :
- Processus de conception thermique
- Processus d'ingénierie et de conception détaillé
- Processus de fabrication
- Processus de soudage et d'assemblage
- Tests et préparation à l'expédition
- Transport final et-inspections sur site
- Comprenons chaque phase en détail pour comprendre commentfabricants d'échangeurs de chaleurassurer la qualité lors de la fabrication des échangeurs de chaleur.
Phase de conception
La phase de conception est cruciale pour produire des échangeurs de chaleur industriels optimisés qui maximisent l’efficacité du transfert de chaleur du client. Le groupe compétent de concepteurs et d'ingénieurs des fabricants d'échangeurs de chaleur en Inde détermine le type, la configuration, les matériaux de construction et les spécifications techniques optimaux de l'échangeur de chaleur en fonction des paramètres de chaque projet.
Le logiciel est fourni avec les températures de fonctionnement, la puissance thermique, les types et propriétés de fluides, les débits, les réductions de pression et les débits pour générer des conceptions spécialisées.
L'équipe de conception simule les performances thermiques et mécaniques de l'échangeur de chaleur industriel dans des conditions de fonctionnement réelles à l'aide de techniques informatiques de dynamique des fluides. Ces tests virtuels maximisent le taux de transfert de chaleur tout en validant la sécurité et la fiabilité. L'interface logicielle conviviale-facilite également la collaboration avec les clients pour adapter précisément la conception aux exigences de leurs processus.
En collaboration avec les équipes d'ingénierie, de qualité et de fabrication, de nombreuses itérations de conception sont exécutées pour optimiser l'accès aux inspections, les coûts, la maintenance, la faisabilité de la fabrication et d'autres facteurs critiques.
Phase de fabrication

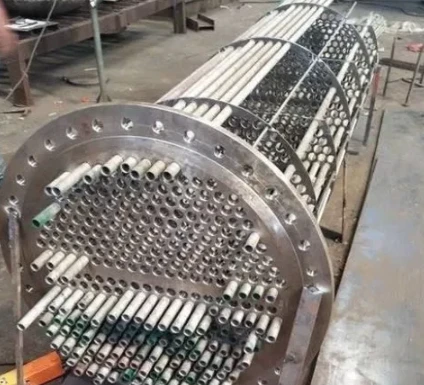

La phase de fabrication commence par le formage, l'usinage et le soudage des matériaux de base pour en faire les principaux composants des échangeurs de chaleur industriels. Les cylindres à canaux et à coques sont généralement des plaques laminées et soudées (diamètre supérieur à 24- pouces) ou des tuyaux (diamètre 24- pouces ou moins). Selon l'épaisseur, les plaques tubulaires peuvent être une plaque ou une pièce forgée, usinée et percée. Les brides sont des anneaux forgés à chaud et les déflecteurs sont des plaques usinées et percées. Les tubes se déclinent en différentes variantes, comme sans soudure et soudés, et sont disponibles en plusieurs diamètres et épaisseurs standard. Les tubes peuvent être pliés en forme de U et coupés à la longueur souhaitée par les fabricants d'échangeurs de chaleur en Inde.
Ainsi, la fabrication des échangeurs de chaleur à calandre et à tubes peut être classée en quatre phases :
- Opérations de machinerie et de perçage
- Opérations de soudage
- Assemblage du paquet
- Assemblage final et test
Processus de soudage et d'assemblage
Le soudage et l’assemblage d’échangeurs de chaleur industriels constituent une étape cruciale de la fabrication, nécessitant une précision et une compétence considérables. Les fabricants indiens utilisent des méthodologies de soudage complexes telles que le soudage TIG, MIG, orbital et laser pour garantir l'intégrité et l'imperméabilité des joints conformément aux codes et normes mondiaux. Les soudeurs hautement expérimentés et certifiés ASME-adhèrent aux meilleures pratiques en utilisant des accessoires pour garantir la précision dimensionnelle.
GNÉutilise des consommables tels que des fils d'apport spécifiques au métal-et le soudage orbital automatique pour produire des soudures impeccables et uniformes pour les échangeurs de chaleur industriels de grande taille.
Des tests radiographiques et d'autres procédures de contrôle non destructifs valident les soudures. De plus, chaque échangeur de chaleur est soumis à des tests rigoureux de fuite d'eau et d'hélium pour garantir son étanchéité-. L’équipe d’assurance qualité examine minutieusement chaque joint. Les principaux fabricants d'échangeurs de chaleur en Inde adhèrent à des protocoles stricts pour répondre aux instruments de soudage standard, y compris les puits thermométriques.
Processus de test
La fonction d’assurance qualité est essentielle dans la production d’échangeurs de chaleur à calandre et à tubes fiables. GNEE utilise un processus rigoureux d’inspection des matériaux entrants pour garantir l’intégrité des composants.
Des procédures de tests exhaustives sont exécutées en plusieurs étapes pour garantir l’intégrité des performances. Chaque échangeur de chaleur est soumis à un test d'étanchéité sous pression dans l'air ou l'eau.
Les performances sont évaluées lors des tests finaux dans des conditions de processus simulées.
- Certification ASME 'U' Stamp pour l'intégrité sous pression
- Timbre ASME 'R' pour les réparations et les modifications
- Marquage CE confirmant la sécurité du produit.
- ISO 9001 : 2015 pour la gestion de la qualité
En conjonction avec des équipements de test avancés et un étalonnage pouvant être retracé aux normes nationales, les fuites, le taux de transfert de chaleur et la chute de pression sont également mesurés avec une extrême précision. Les échangeurs de chauffage ne reçoivent la sanction finale pour l'expédition aux clients qu'après avoir effectué tous les tests.
Processus de test final et de préparation à l’expédition
L'industrie de fabrication d'échangeurs de chaleur se conforme à des protocoles de tests rigoureux pour vérifier que chaque unité satisfait aux spécifications de conception avant son expédition aux clients. Les équipes de contrôle qualité utilisent des tests standardisés pour effectuer des évaluations approfondies des performances thermiques et de l’intégrité mécanique.
Des instruments précis surveillent les pressions, les températures et les taux de transfert de chaleur tout au long du processus de lancement pour garantir que les fonctions thermiques sont respectées. Les évaluations de pression hydrostatique et pneumatique sont meilleures que les pressions de conception prévues. La spectrométrie de masse à l'hélium détecte même les fuites infimes avec une précision extrême. Les tests d'équipements critiques tels que les instruments, les vannes et les joints suivent les plans de test.
Après avoir vérifié l’intégrité thermique et mécanique, l’extérieur est fini avec isolation, revêtements de protection et polissage. Les composés inhibiteurs de corrosion-et les bonnes pratiques de manipulation des matériaux évitent les dommages pendant le transport.
Les échangeurs de chaleur sont emballés sur mesure-par les équipes d'emballage d'exportation avec un rembourrage suffisant pour éviter les défauts lors du transport international.
Les déshydratants sont utilisés pour renforcer les zones sensibles afin d’empêcher la pénétration de l’humidité. La préparation à l'exportation-des conteneurs est vérifiée par des audits de conformité avant leur scellement pour le transport vers les installations du client. Dans les environnements industriels sévères, les échangeurs de chaleur fonctionnent en toute sécurité pendant de nombreuses années grâce à la mise en œuvre de protocoles stricts.
Conclusion

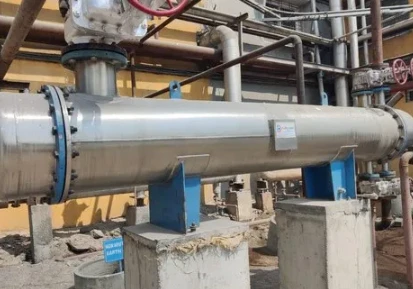

Après le transport, l'installation et-l'équipe d'inspection sur site garantit une installation transparente dans les environs et un fonctionnement sûr. L'équipe d'inspection vérifie les fuites, vérifie les débits de fluides et les différences de température, et surveille les performances globales.
En tant que fabricant fiable d'échangeurs de chaleur à calandre et à tubes en Inde, GNEE possède des installations de classe mondiale-et met en œuvre des processus rigoureux pour fournir des échangeurs de chaleur à calandre et à tubes résistants à la corrosion-qui répondent aux normes internationales tout en maintenant des performances élevées.
Nous savons comment répondre à tous vos besoins en échangeurs de chaleur, qu'ils impliquent un investissement important ou un besoin impératif de remplacement. Connectez-vous avec nos experts pour obtenir un échangeur de chaleur industriel sur mesure et conforme à la réglementation-qui répond à vos besoins.
Vous souhaitez obtenir des spécifications d'échangeur de chaleur adaptées à vos conditions de travail (par exemple, type à calandre-et-tube pour l'industrie chimique, type à plaques pour les scénarios CVC, type à ailettes pour les environnements à haute-température) ? Consultez nos experts et nous répondrons rapidement aux besoins spécifiques de votre secteur-.
