Notre ferme d'angle en acier est la solution la plus rentable-pour les constructions de petite et moyenne portée-. Conçus à partir d'angles structurels à haute-résistance, ils offrent un rapport résistance-/-poids exceptionnel, spécialement conçus pour les toitures agricoles et industrielles légères. La conception du joint entièrement boulonné-facilite l'expédition en paquet plat-, réduisant considérablement les coûts de fret maritime tout en garantissant un assemblage rapide et précis sur-site.
Pour vous aider du dessin jusqu'à la livraison, nous gérons un seul endroit : ingénierie et détails 3D dans Tekla selon AISC 360 / EN 1993-1-1 / GB 50017, poinçonnage et perçage CNC, soudage au CO2/argon et assemblage d'essai, galvanisation à chaud-par immersion ou peinture Sa2.5-plus, et expédition en conteneurs emballés à plat avec des membres numérotés - soutenus par un Devis 24h/24.
Performances techniques et notes de conception
Cette section explique comment la ferme d'angle supporte la charge et comment elle est vérifiée, afin que vous puissiez la dimensionner et la spécifier en toute confiance.
Charger le modèle- morts, vivants, vent et neige sur le toit ainsi que toutes charges suspendues ; pour un abri agricole ouvert-sur les côtés, le soulèvement par le vent sur la face inférieure est également vérifié selon le code cible.
Contrôle de capacité- chaque angle est vérifié pour la résistance axiale, le flambage local des jambes et l'élancement global au niveau de sa portée non supportée ; Les angles d'âme qui pourraient s'enfoncer sont contreventés par des tiges d'affaissement, des pannes ou le plan de toiture.
Stabilité hors-hors-du plan- la corde de compression est retenue contre les mouvements de torsion latéraux-par les pannes et le système de contreventement du toit à leur espacement de conception.
Facilité d'entretien- flèche à mi--portée maintenue dans les limites de L/200 pour les toits (L/240 en cas de présence d'un plafond ou d'un revêtement fragile) et de L/1 000 pour la rectitude de chaque élément fabriqué.
Connexion- les goussets et les plaques de base sont dimensionnés et percés par CNC afin que les boulons sur site s'alignent sans re-perçage ; lorsqu'ils sont entièrement soudés en-atelier, les joints suivent les proportions de soudure d'angle AWS D1.1-.
Détails- modélisé dans Tekla Structures ; dessins de fabrication et de montage livrés pour votre approbation-, avec une cambrure appliquée là où une longue portée l'exige.
Spécifications des fermes d'angle en acier
| Article | Détail |
|---|---|
| Matériel | Q235B, Q355B/C/D, ASTM A36, S355JR - angles structurels laminés à chaud- |
| Plage de portée | ≈6 à 24 m de dégagement, baies simples ou multiples |
| Aide au dessin | PDF, DWG (AutoCAD), STEP, Tekla Structures |
| Traitement | Poinçonnage CNC, perçage, sciage, soudage CO2/argon, assemblage d'essai |
| Tolérance | Longueur ±2,0 mm ; pas de trou ±1,0 mm ; rectitude L/1000 |
| Finition | Galvanisé à chaud-par immersion (ISO 1461) ; grenaillage Sa2.5 + peinture |
| Application | Installations industrielles, hangars, serres, tours électriques, ponts convoyeurs |
Principaux avantages des fermes d'angle en acier
Haute résistance-au-poidsLa triangulation - transforme la flexion du toit en force axiale, de sorte qu'il supporte plus avec beaucoup moins d'acier qu'une poutre solide pour sa portée.
Profil ouvert=100 % de couverture galvanisée-contrairement à un tube creux, la section d'angle exposée reçoit du zinc entièrement-par immersion à chaud, il n'y a donc pas de corrosion interne emprisonnée-d'humidité à craindre.
Assemblage boulonné efficaceLes - joints boulonnés à gousset-plaqués réalisent des soudures-sans soudure sur site, réduisant ainsi le temps de montage et permettant aux équipes non qualifiées de boulonner les panneaux de toit plus rapidement.
Économie de fret-en colis à plat- la ferme ouverte s'emboîte de manière compacte dans un conteneur, minimisant le fret maritime tout en restant un profil standard-laminé à chaud qui est le matériau le plus économique à acheter.
Durabilité éprouvée- chaque face est visible pour faciliter l'inspection et le-revêtement, ce qui permet une durée de vie de 30+ ans dans les environnements industriels et agricoles.
Applications des fermes d'angle en acier

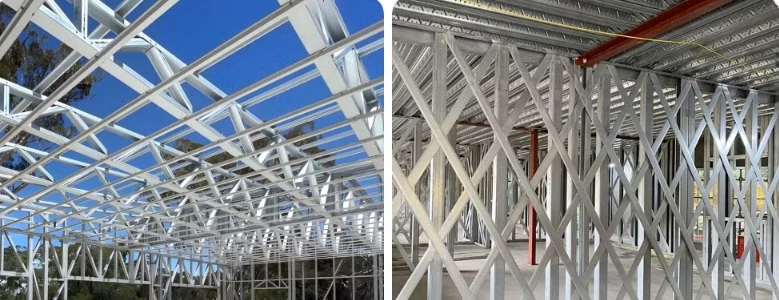

Industriel- charpente de toit d'entrepôt et d'atelier où une ferme en treillis légère et ouverte réduit le coût de l'acier et la taille des colonnes.
Agriculture-toiture de grange de ferme et de poulailler- ; la section ouverte entièrement galvanisée gère l'humidité et l'exposition au lavage-.
Civil- abris de voiture, parasols et petits auvents ; les joints boulonnés les rendent rapides à monter et faciles à déplacer.
Travaux temporaires- support de toit de hangar temporaire qui peut être emballé à plat,-remonté et réutilisé entre les sites.
Matériaux et traitement de surface
| Grade | Utilisation typique |
|---|---|
| Q235B | Charpentes générales et toitures légères ; acier de construction économique-de qualité secondaire. |
| Q355B / Q355C / Q355D | Option de résistance-plus élevée pour les portées plus grandes ou les charges de toit plus lourdes. |
| ASTMA36 | Équivalent de l'angle structurel du carbone sur le marché américain-. |
| S355JR | Équivalent d'un angle structurel à résistance supérieure européenne (EN)-. |
Traitement de surface
Galvanisation à chaud-par immersion (ISO 1461)- le profil ouvert est entièrement couvert ; couche de zinc typique de 150 μm+ pour 30+ années de protection contre la rouille dans des conditions humides et agricoles.
Grenaillage Sa2.5 + peinture- pour les intérieurs industriels propres ou un profil de couleur spécifié ; apprêt et couche de finition sur une surface sablée Sa2,5.
Notre flux de production et notre contrôle de qualité

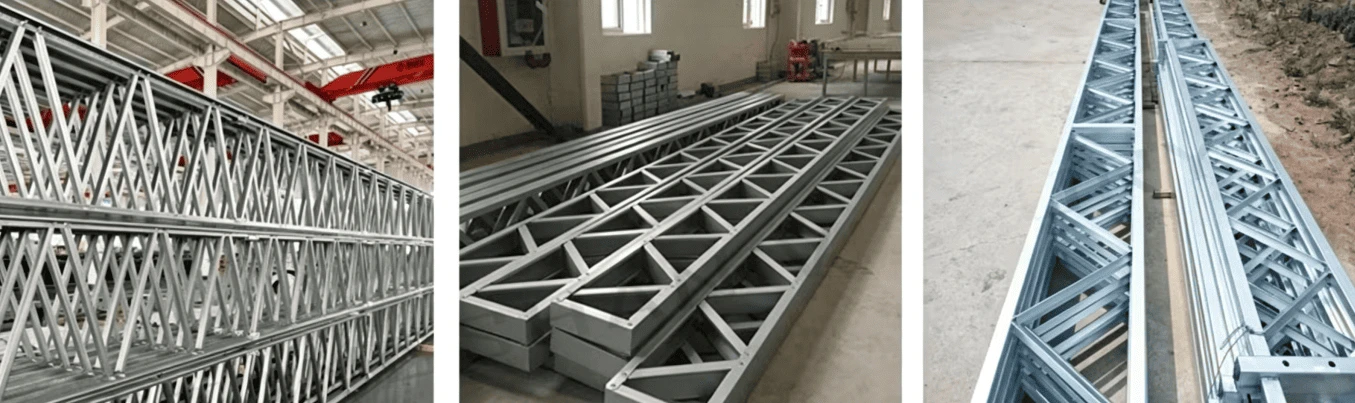

Flux de production
Réception du matérielLes -angles structurels laminés à chaud-sont vérifiés par rapport aux certificats d'usine pour la qualité et les dimensions.
Découpe et poinçonnage- les angles sont sciés à la longueur du tracé et les trous de gousset/joint sont perforés ou percés CNC- dans le même flux.

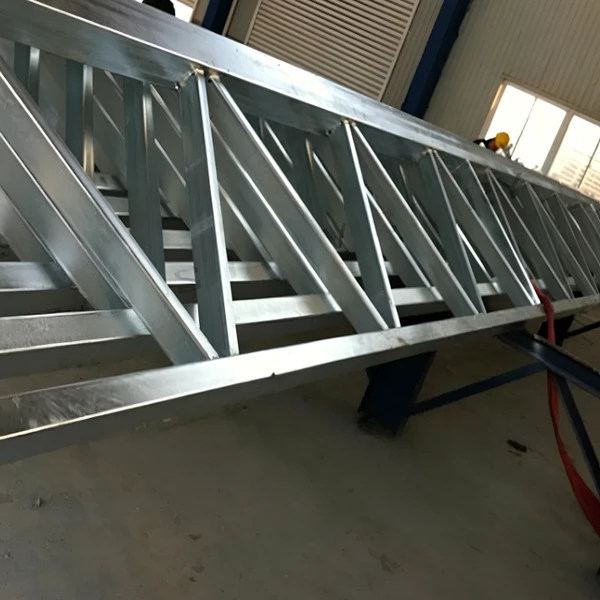

Assemblage & soudureLes - éléments sont montés à sec-dans le gabarit d'assemblage par rapport au modèle 3D, puis soudés au CO2/argon aux détails de soudure d'angle-.
Assemblage d'essaiLes - fermes sont érigées à sec-pour confirmer l'alignement des trous de boulons-avant de terminer.
Finition-galvanisé à chaud-par immersion (ligne partenaire) ou grenaillé-sablé et peint ; puis inspection finale et emballage.

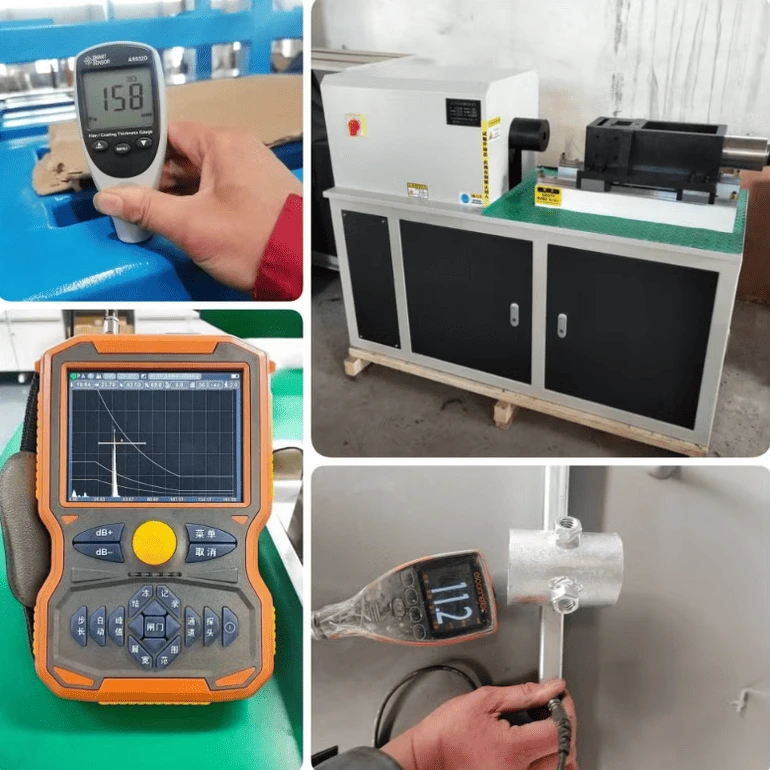

Contrôle de qualité

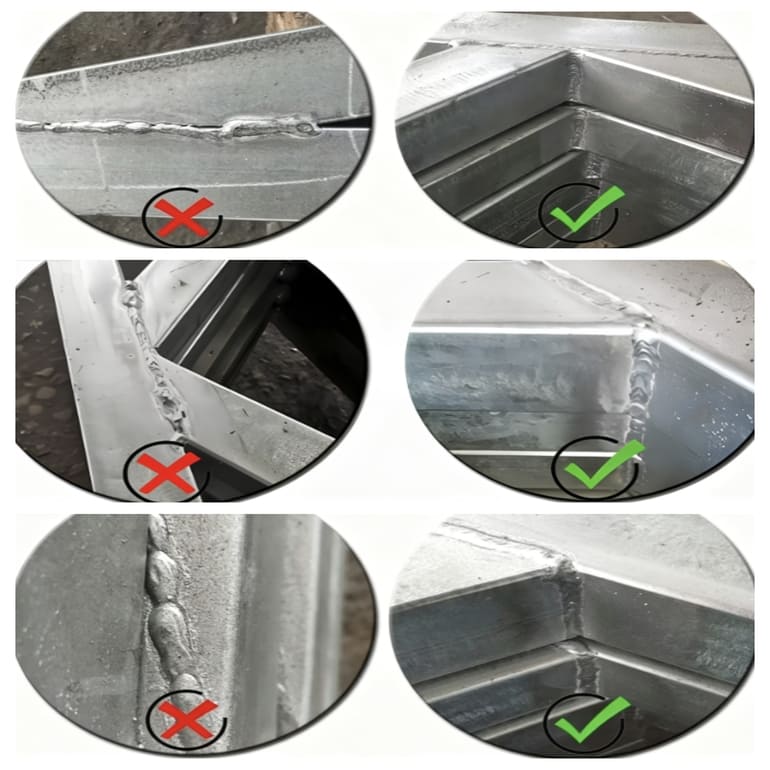

1. Soudage de précision- soudures d'angle uniformes sans scories ni cassures pour éviter la concentration de contraintes à chaque joint.
2.Intégrité CND- Les tests par ultrasons (UT) identifient les défauts internes cachés et vérifient la fiabilité des soudures.
3.Contrôle de la couche de zinc- jauges numériques vérifient l'épaisseur du zinc jusqu'à la cible de 150 μm+.
4. Vérification de la force- les tests mécaniques confirment que l'acier respecte ou dépasse les exigences ASTM/ISO en matière de traction et de rendement.

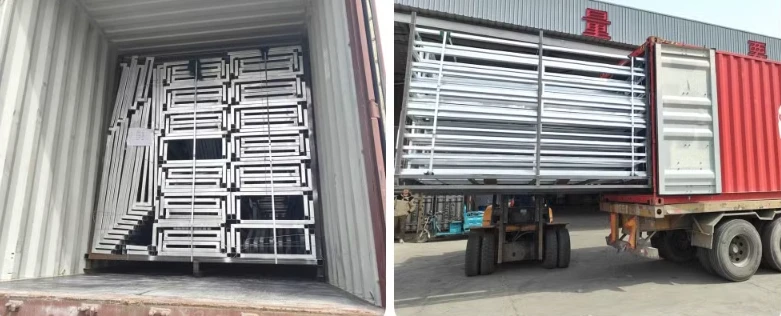

Emballage et livraison de fermes d'angle en acier
| Article | Détail |
|---|---|
| Emballage | Imbrication peu encombrante ; - ; cerclage en acier à haute résistance-avec rembourrage de protection contre les rayures. |
| Transport | Chargement technique pour conteneurs internationaux 20'/40' ; compatible avec les chariots élévateurs-pour un déchargement rapide. |
| Délai de mise en œuvre | 25 à 30 jours ouvrables typiques |
| Marquage | Numéro de membre et numéro de série par lot pour le tri sur site. |
| Documents | Liste de colisage, facture commerciale, certificats d'usine et certificats de revêtement. |
FAQ :
Quand dois-je choisir une ferme d'angle en acier plutôt qu'une poutre en H ou une ferme en tube ?
Les fermes d'angle sont plus avantageuses en termes de coût et de poids pour les portées petites-à-moyennes d'environ 6 à 24 m, où la charge est principalement constituée de toit mort et de neige/vent légers. Les fermes à section en H conviennent aux installations lourdes de grue de 50 -tonnes-, et les fermes à tubes spatiaux conviennent aux longues portées incurvées. Le profil à angle ouvert permet également à la galvanisation à chaud d'atteindre 100 % de la surface sans risque de rouille interne.
Quelle plage de portée cette ferme d'angle peut-elle couvrir ?
En tant que ferme de toit en treillis triangulaire-standard, elle est conçue pour des portées libres d'environ 6 à 24 m et une ou plusieurs travées. Indiquez-nous la portée, l'espacement des travées et les charges sur le toit et nous confirmons les tailles d'angle dans les 24 heures.
Le joint est-il boulonné ou soudé et est-ce que nous soudons sur place ?
Les joints sont conçus sous forme de goussets boulonnés pour un assemblage en champ libre par soudure-lorsque la vitesse de l'emballage à plat-est important, ou entièrement soudés en-atelier lorsque cela est spécifié. Sur un système boulonné, vous serrez des boulons à haute résistance-sur site et aucun soudage structurel sur site n'est nécessaire.
Galvanisation à chaud-par immersion ou peinture-sablée ?
La section à angle ouvert se galvanise proprement selon la norme ISO 1461, de sorte que la couverture complète en zinc convient aux expositions humides, rurales et agricoles (150 μm+ typiques). La peinture de grenaillage Sa2.5 plus convient aux intérieurs industriels propres ou à une couleur spécifique ; nous adaptons l'option à votre classe d'environnement.
Réalisez-vous de petits projets de quelques fermes seulement ?
Oui, les commandes de petites-quantités sont acceptées - nous n'imposons pas de minimum important. L'envoi peut être regroupé avec d'autres articles ou sous forme de petit conteneur plat-rack/high-cube ; le délai de livraison est confirmé par commande.
